凹印网点形态解析：从网穴雕刻到印刷成型的工艺控制要素

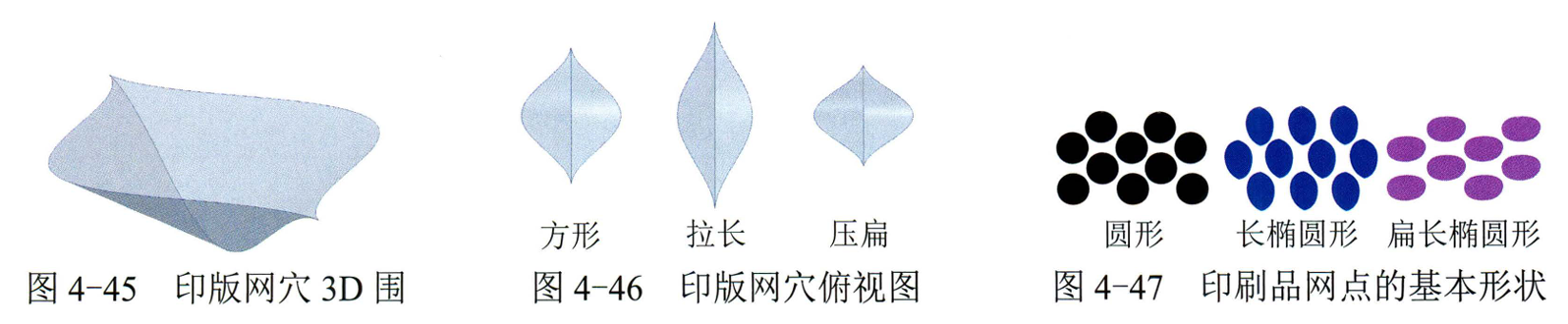

        目前应用在轮转凹印版辐加工上的主要是电子雕刻技术。 采用电子雕刻技术加工出来的网 穴形状如图4-45 所示，如果从印版的网穴开口的俯视角度去观察，其形状则主要有如图4-46 所示的方形、拉长形和压扁形三种。

       如果从凹版印刷品上进行观察，与图4-46 的三种网穴开口形状相对应的印刷品网点的形 状在理想的条件下将是如图4-47所示的形状：圆形、长椭圆形和扁椭圆形。

         与网点的形状相对应的还有网角。 所谓网角是多个网点构成的直线与水平方向直线间的夹 角。一般圆形网点的网角是45° '长椭圆形网点的网角的典型值是60° ' 扁椭圆形网点的网 角的典型值是30° 。

          网穴俯视形态（阳4-46) 与印刷网点形状（图4-47) 间的差异是印刷过程中发生的“网 点扩大”的结果。而“网点扩大”是由印刷油墨本身具有的流平性／触变性、油墨本身具有的 重力、烘干箱热风对油墨形成的法向方向的风压、油墨中溶剂挥发的速率、刮刀的位置／角度／ 压力、压印胶辐的硬度／压力、印刷加工的速度等多方面因素共同作用的结果。或者可以这样 说， 在印刷品上所看到的任意一种不理想的网点形态都表示着一个或多个印刷工艺条件未达到 理想的状态。 具体参见 “6.2.9.8 印刷套印精度与印刷网点的检查与评价”。
