印刷套印精度控制：规矩线的标准与应用解析

        印刷品的套印精度可利用印刷版面两侧的套印标记线进行检查确认。 套印标记线的英文名 称为register mark, 在国内印刷行业称之为规矩线、十字规矩线或十字线，有些地方称之为 “马克线” 。

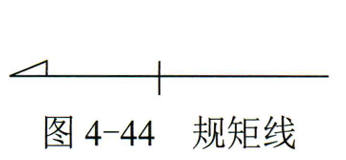

        在复合软包装行业的凹版印刷中，常用的规矩线的形状如图4-44所 示。 其线宽大约为0.25mm, 长度为 50mm, 宽度为 6mm。

        规矩线的长竖线代表印刷品的轴（横）向规矩线，是肉眼观察轴 （横）向图文位置及调节的依据；短横线代表径（纵）向规矩线，是肉 眼观察径（纵）向图文位置及调节的依据。

        利用这种形状的规矩线，印刷工或质检人员可以快速地检查确认印刷品的套印精度。

        参见 “6.2.9.8.1 印刷套印精度的检查与评价”
