折叠试验：快速评估复合膜袋力学性能与耐水煮分层风险的关键方法

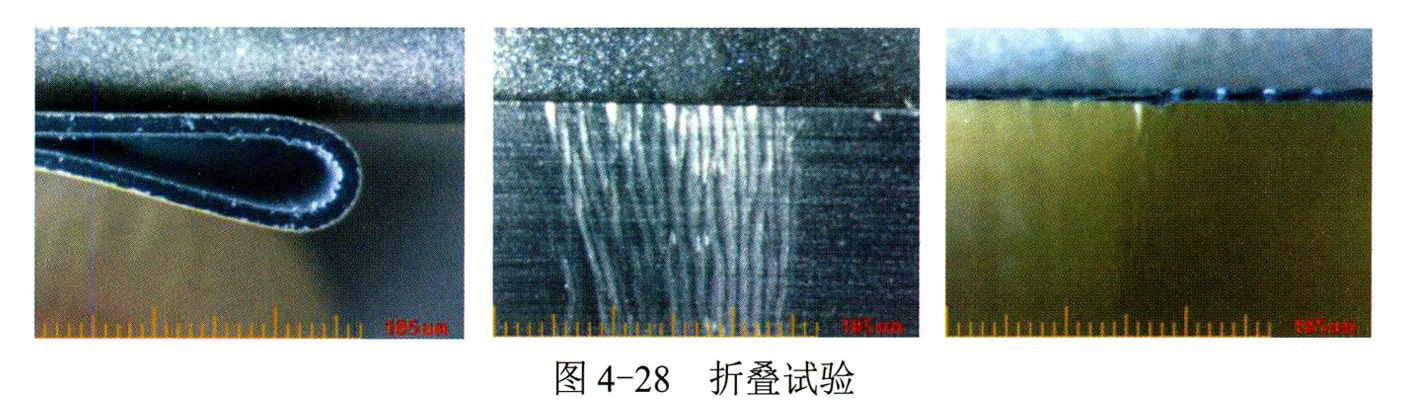

        图 4-28 所示的折叠试验又可称为折痕试验，是一种针对已加工成袋的复合材料的拉伸弹 性模量、拉伸断裂应力、断裂标称应变的简易、快速的检查方法。

        部分企业将折叠试验作为检验胶黏剂粘接能力的方法，笔者认为这种认知需要转变。

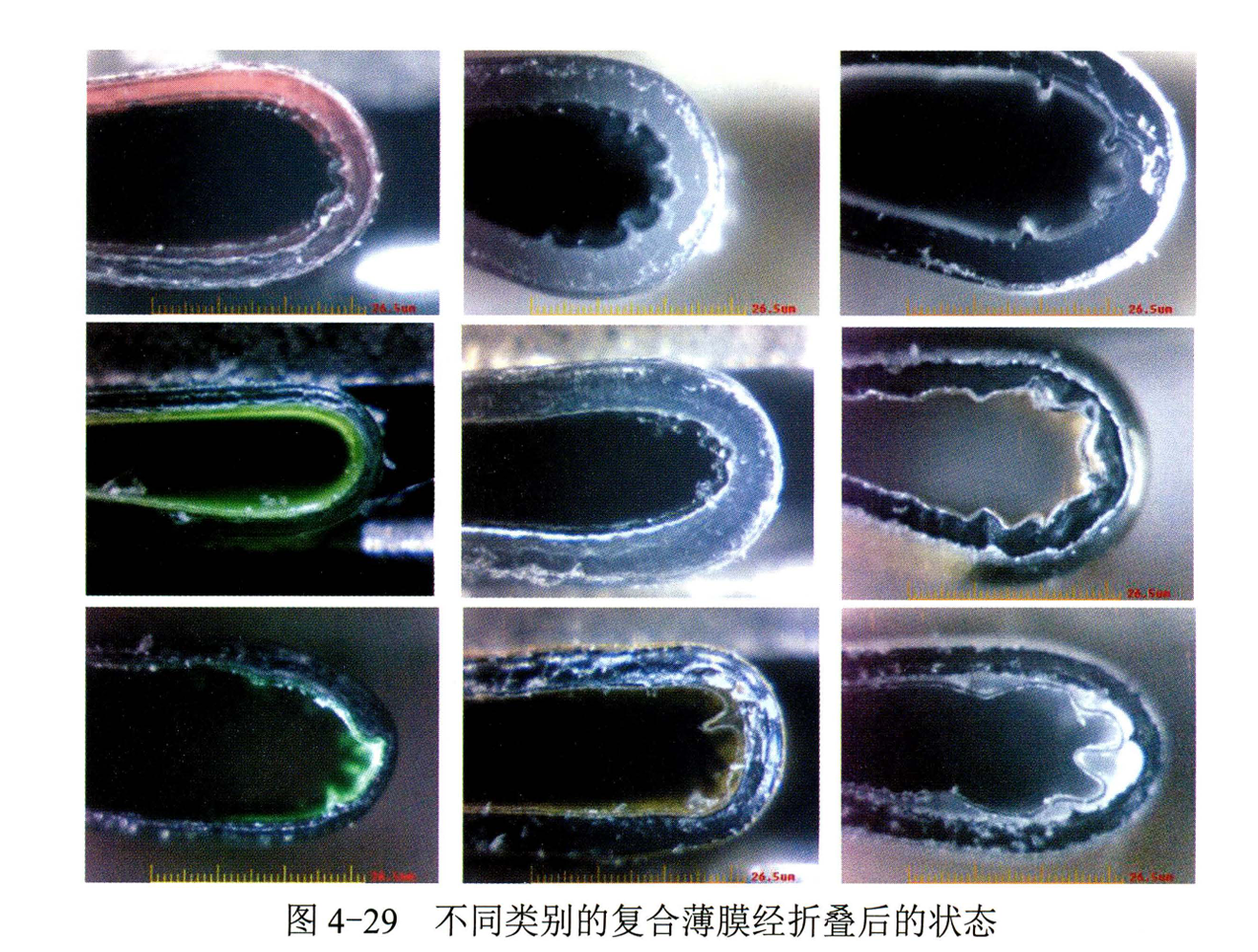

        折叠试验的方法很简单，将一个包装袋的任一热合边对折，用手对被折叠处施加一定的压 力并保持一定的时间，然后将折叠过的热合边打开、展平，用肉眼观察折痕处的状态与颜色变 化，如图4-28 所示。 另一种折叠试验的方法是将复合膜袋的热合边折叠好之后，用放大镜观察折痕处的处于内侧的表层基材与次外层基材间的分层或变形的状态，如图4-29所示。还有一种折叠试验方 法是将复合膜袋的热封边执在双手中，进行所谓的＂揉搓试验”，反复揉搓几次后，用肉眼观 察经揉搓处的分层或起皱的现象。从图4-29 的九张图片中可以发现，在折叠试验中，已经被 折叠的不同类别的复合薄膜的处千内侧的表层基材与次外层基材间的结合或分离状态有着明显 的差异。

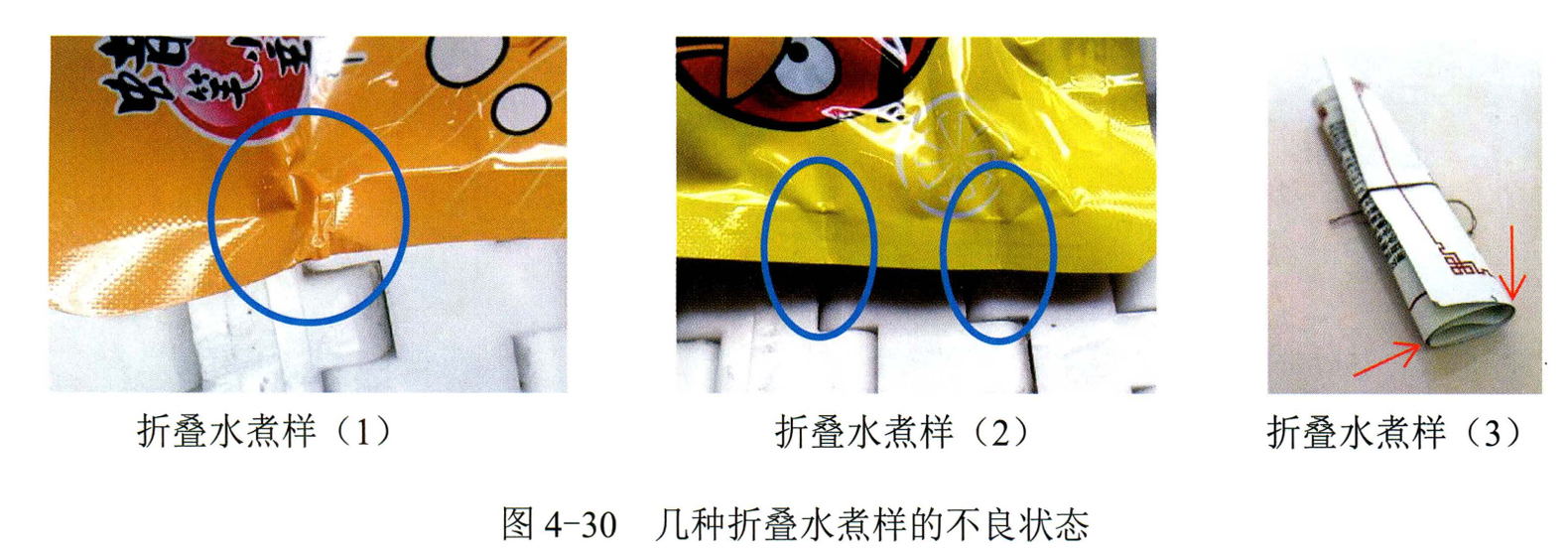

           很显然，在折叠试验中已经显现出局部分层现象的复合薄膜，在水煮处理过程中，热水就 能够通过折痕处已经产生的局部分层的间隙向复合薄膜内部渗透，使原本外观良好的复合膜袋 在封口处形成如图4-30 所示的不良状态。

         因此，折叠试验的结果可用于预测耐水煮包装袋经受水煮处理后在热合封口的外缘处发生 局部分层现象的概率。

         对于耐水煮包装袋，也可以将其折叠成如图4-30 (3) 所示的状态，然后参照下游客户的 水煮处理条件进行水煮处理，水煮处理结束后，将折叠水煮样展开，观察曾被折叠处的外观， 以确认其耐水煮性。

        相关的试验数据表明：复合薄膜的拉伸弹性模量、拉伸断裂应力值越大、断裂标称应变值 越小，则复合膜袋的热合封口在折叠试验中显现出的局部分层现象就会越严重。
