断面微观分析：破解复合膜气泡与封口分层问题的关键手段

        基材、复合膜的断面微观状态是指从基材或复合膜的厚度方向上用放大镜或显微镜去进行 观察的结果。 此处的断面可以是既有的复合膜、袋的边缘处，也可以是从复合膜、袋上的任意 位置进行切割后的切口的边缘处。

        复合薄膜是由多层基材叠加而成的，基材本身存在的瑕疵或缺陷就会在复合薄膜的某个部 位以某种不良外观的形式显现出来。

        复合膜袋是由卷状或片状的复合薄膜热合、分割而成的。 在复合膜袋的加工过程中，复合 薄膜会受到牵引、热熔、受压、分割、切割、模切等各种处理，这些处理过程都会在复合膜袋 的边缘留下相应的痕迹。 了解基材或复合薄膜的横断面的微观状态对分析、判断某些质量问题 的原因会很有帮助。

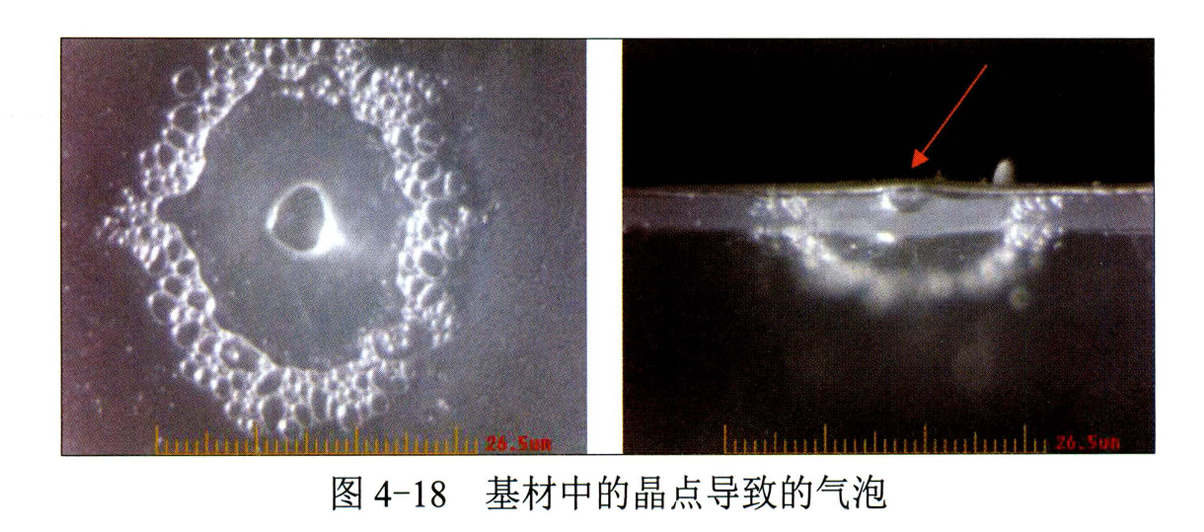

       如图4-18 左图所示的气泡，如果仅凭肉眼观察，只能看到它是个直径约为 1mm 的小气 泡，无法确定其成因。 在放大镜下，则可以确认该气泡是由位千其中间部位的某种异物所导致 的；但不能确认该异物的性质与来源。 利用图4-18右图所示的气泡的横截面图，则可以清晰 地看到该异物实际上是存在千热封性基材的复合层中的未充分熔化的＂晶点”。

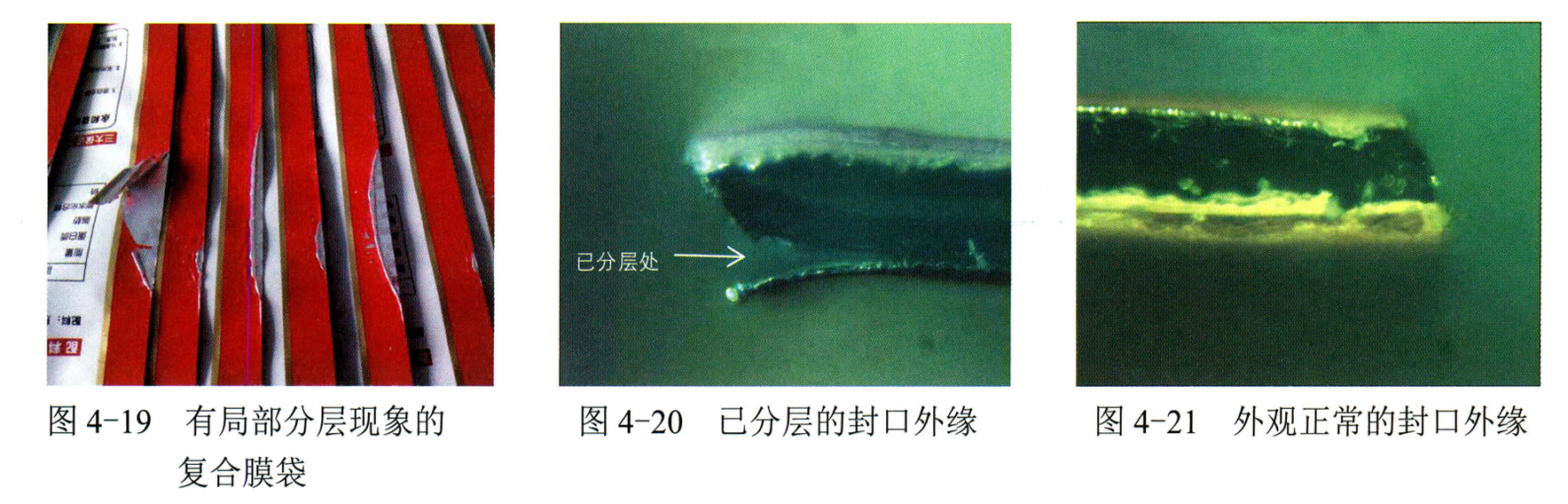

          图 4-19 所示的是某种显现在封口外缘的局部分层现象，该现象是在对复合膜袋的封口外 缘用手进行刮擦后显现出来的。 在同一复合膜袋的尚未经刮擦的封口部位处横切一刀，然后 用放大镜或显微镜从封口的剖面去观察复合膜袋的封口外缘的侧面（参见6.2.9.5 封口外缘状 态），则有可能看到如图4-20 和图 4-21 所示的状态。 从图 4-20和图 4-21 两张图片来看，同一个三边封袋的两个侧（纵）封口中，其中一个封口的外缘处已显现出了局部分层的现象，而 另一个封口的外缘则未显现出局部分层的现象。

            这说明，图4-19 所示的封口外缘局部分层现象只是在图4-20所示的封口外缘局部分层现 象的基础上利用手搓的方式使隐性的问题变得显性化了。
