基材热收缩率全解析：从标准测试到工艺调控的关键指标

      加工复合包装材料用的各类基材（除了铝馅）在经受热处理并冷却到室温后，其长、宽尺 寸都会发生一定程度的减少（或增加），称之为热收缩。发生的热收缩的幅度称为热收缩率。

      同一种基材在不同的热处理温度条件下可发生的热收缩的数值会有所不同，通常情况下， 热处理时的温度越高则相应的热收缩率值会越大。

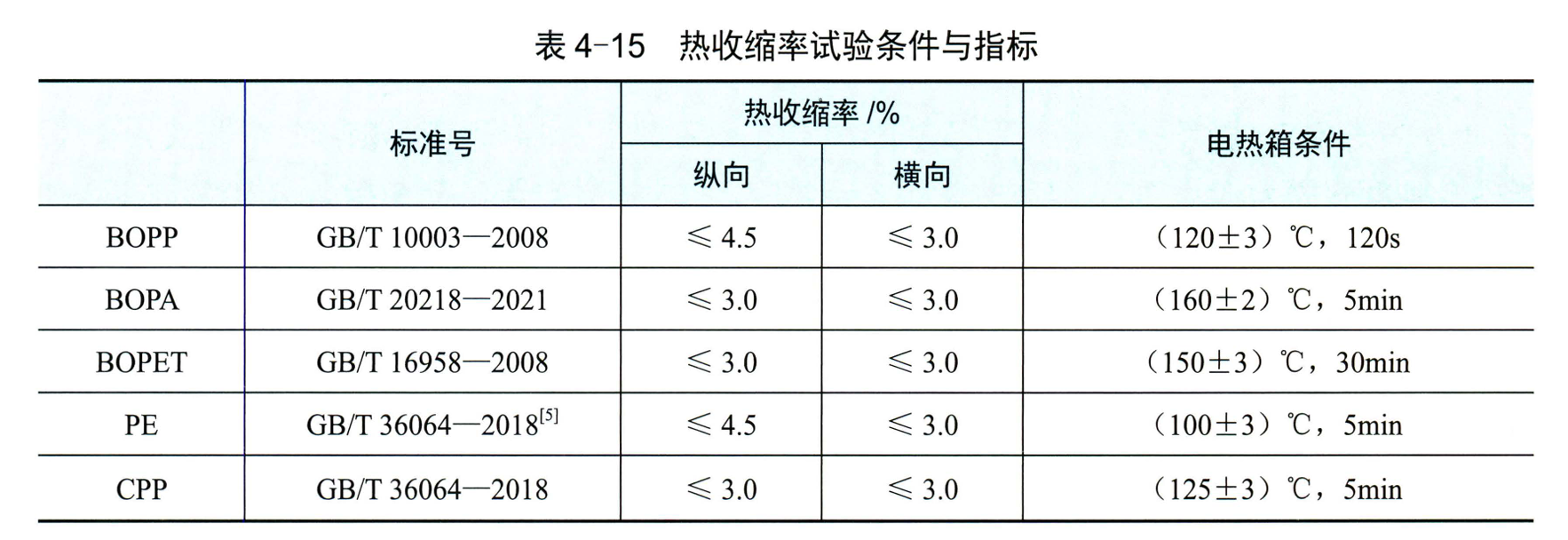

      根据相关的国家标准，对常用基材的热收缩率的要求和试验条件是： 在电热箱、 150'C、 2min 的试验条件下，某些CPP、 CPE 薄膜的纵向热收缩率有可能接近 80% ！横向的热收缩率 小千 10%。

      在 200'C /2min 的条件下，某些 BOPET 膜的热收缩率可以达到纵向约 7%、横向约 3.5% 的程度；在 121'C /30min 的蒸煮条件下，某些 BOPA 膜的热收缩率可以达到纵向约 10% 的程度。

       在冷冻的条件下，不同类别的基材薄膜也会显现出不同程度的收缩率。 基材的这种遇冷、 遇热而发生收缩的特性会在包材的加工、应用的不同阶段带来不同的恶劣的或有益的影响。 不 过，基材的热收缩率指标事实上是可以通过调节基材的生产工艺条件而得以调整的。 建议复合 软包装材料的加工企业从基材的采购阶段开始就应关注热收缩率这一技术指标。
